Zvedáky zhotovené z vysoce pevného lehkého kovu pracují obecně s hydraulickým protitlakovým systémem o 30 MPa. Na pevně integrovaném korpusu, který zajišťuje optimální stabilitu, je namontován odblokovatelný zpětný ventil s oboustrannou tlakovou pojistkou. Tím je zajištěno, že nedojde k poklesu nákladu např. při protržení hadičky a zvedáky jsou optimálně chráněny proti přetížení a multiplikaci tlaku. Bezpečná a bezproblémová práce je zajištěna i při plném zatížení.
| Typ | TH 1000/500/200-170 | |
|---|---|---|
| Bestell-Nr. | 04-0103 | |
| Bauhöhe (mm) | 170 | |
| Anzahl der Kolben | 3 | |
| Gesamthub (mm) | 198 | |
| Hub I (mm) | 76 | |
| Hub II (mm) | 61 | |
| Hub III (mm) | 61 | |
| Effektivkraft I* (kN) | 1039 | |
| Effektivkraft II* (kN) | 495 | |
| Effektivkraft III* (kN) | 190 | |
| Füllvolumen (l) | 4,1 | |
| Bodenflansch Ø (mm) | 344 | |
| Gewicht (kg) | 41 | |
| Bestell-Nr. Aufsetzsatz | 04-0104 | 04-0106 |
| Hubverlängerung (mm) | 4 x 55 = 220 | 06 x 55 = 330 |

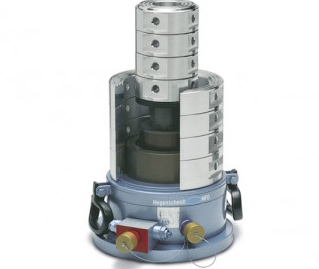

Díky použití pístových a válcových vložek (podpěr) je možné postupné prodlužování zdvihu u všech zvedáků nižší konstrukce. Zvedáky všech sérií jsou ohledně kapacity zdvihu, stejně jako stavební a zdvihové výšky vzájemně tak sladěny, že se navzájem plynule doplňují. Tak může v práci pokračovat vyšší konstrukce, jakmile byl u nižší konstrukce zdvih plně využit.Ke zvládnutí extrémně nízkých zvedacích bodů jsou k dispozici ploché zvedáky sérií 600, 1000 a 1200. U těchto zvedáků jsou také k dispozici nástavce k prodloužení zdvihu.
