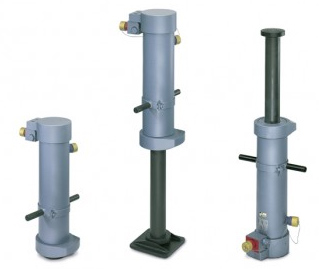

Jednopísté zvedáky EH 350 a EH 200
Tyto zvedáky lze za použití různých nástavců využít pro různé úkoly: Při použití bajonetu (obj. č. 04-0041-P) jsou možné vysoké zdvihy při nízkých zvedacích bodech. S pomocí standardně dodávaného tlakového dílu se používá vždy tam, kde jsou vyžadovány vysoké zvedací body a velké zdvihy. . Při použití hlavice (06-2352) a půlkruhové hlavice (06-2353) a také naklápěcí desky (06-3351) je zvedák 04-0041 důležitou součástí zvedacích zařízení (viz Skupina přístrojů 6, str. 20)
| Typ | EH 350-1030 gr. Pratzenheber | EH 350-1030 ohne Pratze | EH 200-658 kl. Pratzenheber | EH 200-597 Kippheber | EH 100 Innenheber |
|---|---|---|---|---|---|
| Bestell-Nr. | 04-0041P | 04-0041 | 04-0021-1 | 04-0021-2 | 04-0010 |
| Bauhöhe (mm) | 1030 | 1030 | 658 | 597 | *** |
| Anzahl der Kolben | 1 | 1 | 1 | 1 | 1 |
| Gesamthub (mm) | 660 | 825 | 416 | 400 | *** |
| Effektivkraft I* (kN) | 339 | 339 | 190 | 199 | 115 |
| Füllvolumen (l) | 9,3 | 9,3 | 2,6 | 2,7 | *** |
| Gewicht (kg) | 125 | 70 | 41 | 57/16 | *** |
| Pratzenhöhe (mm) | 105 | - | 100** | - | - |
| Auf Wunsch sind Innenheber auch mit größeren Effektivkräften lieferbar. |
Výklopný zvedák
Výklopné zařízení slouží ke zvedání dvouosých vozidel a k jejich usazení na kolej. Výklopný zvedák přitom přebírá jak zvedání, tak i posun do strany, zatímco příslušné chapací rameno zabrání přeložení kola.
Vnitřní zvedák EH 100
Tento jednopístý zvedák je určen pro vnitřní zvedací body u tramvajových vozů a vozů metra. Vnitřní zvedák je vybaven odblokovatelným zpětným ventilem s oboustrannou tlakovou pojistkou. Píst vyjíždějící dolů je vybaven deskou s klouby, aby bylo možné vyrovnat šikmé pozice zvedáku. Vnější podobu lze upravit tak, aby odpovídala různým zvedacím zařízením, příp. tvarům nástavce, závitovým připojením a závěsným funkcím. Pozici bajonetového nástavce lze upravit dle potřeby, jako např. nahoře nebo uprostřed.
